In einem meiner 250er FPV Racer habe ich ein Afroflight Naze32 Rev. 5 Flightcontroller verbaut. Als Empfänger kommt der Spektrum AR610 Sportempfänger zum Einsatz. Die Firmware des Naze32 ist auf Betaflight geflashed.

Spektrum AR610 und Naze32 Rev5 verbinden

Am RC-Input Block des Naze32 gibt es 10 Pins bzw. 10 Anschlusspunkte. Der AR610 ist ein Standard-Empfänger, welcher per PWM angeschlossen wird. Also für jeden Kanal wird ein Kabel benötigt. Die Belegung am Naze32 Rev5 mit Betaflight ist wie folgt:

Oberseite von links nach rechts:

GND | 5V | THRO | AILE | ELEV

Unterseite von links nach rechts:

RUDD | AUX1 | —- | —- | —- |

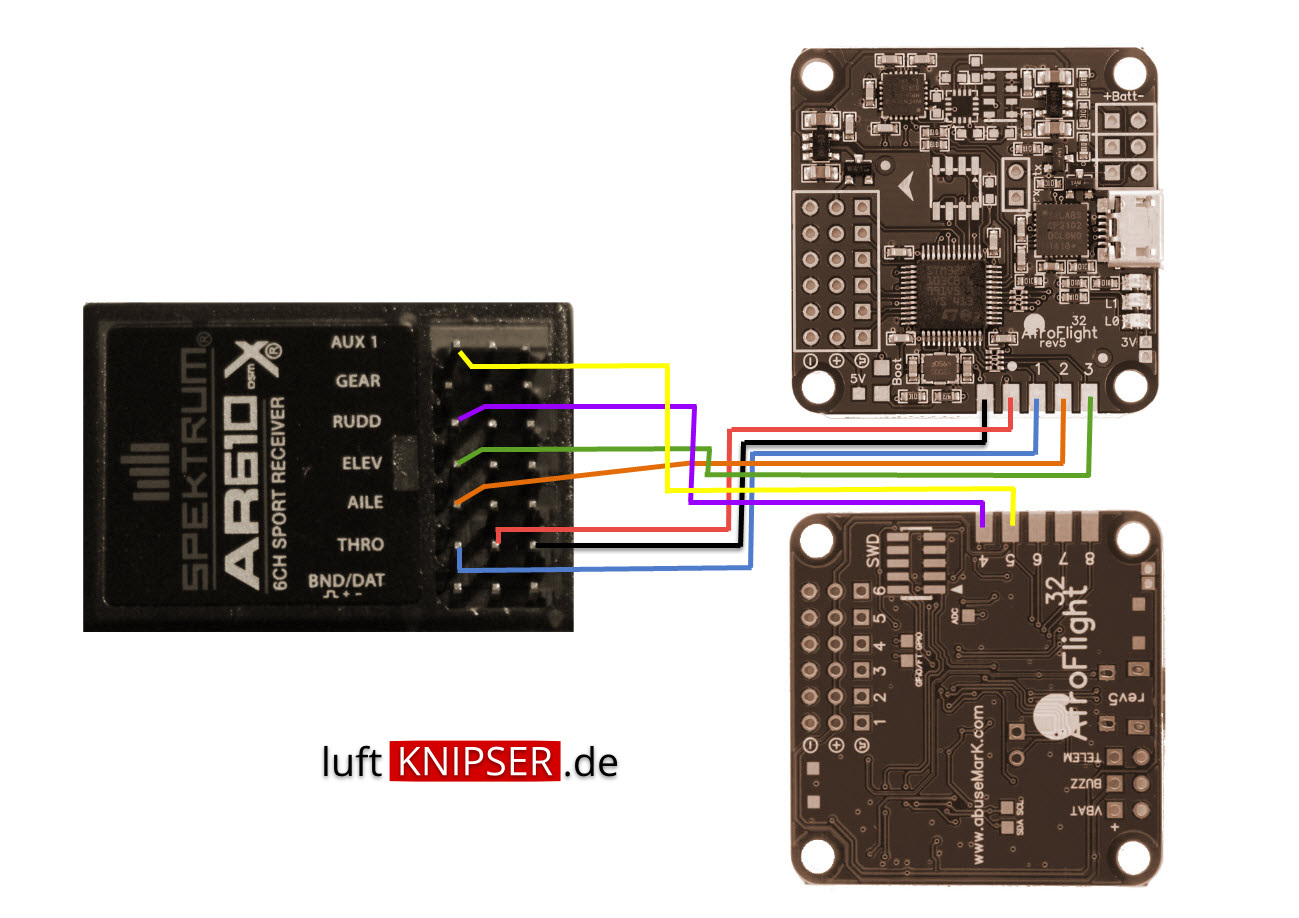

Naze32 und Spektrum AR610 verbinden



Pinbelegung Naze32 Rev5

  • Pin 1 = GND
  • Pin 2 = 5V
  • Pin 3 = THRO (Pad 1 am Naze32)
  • Pin 4 = AILE (Pad 2 am Naze32)
  • Pin 5 = ELEV (Pad 3 am Naze32)
  • Pin 6 = RUDD (Pad 4 am Naze32)
  • Pin 7 = AUX1 (Pad 5 am Naze32)
  • Pin 8 = frei (Pad 6 am Naze32)
  • Pin 9 = frei (Pad 7 am Naze32)
  • Pin 10 = frei (Pad 8 am Naze32)
Alle Angaben ohne Gewähr. Nutzung / Nachbau auf eigenes Risiko.

4 Antworten zu “Spektrum AR610 und Naze32 Rev5 Afroflight”

  1. Hallo Matthias,
    durch deine Seite und deine Tipps bin ich überhaupt zum Copterfliegen gekommen. Ob das mir Spass macht kann ich noch nicht sagen, habe mir im eBay günstige Pastik Props (6030) gekauft und, oh Schreck, sie brechen im Flug einfach auseinander!!!!!!
    Kannst da mir ein Tipp geben welche Props gut sind? Und wo kann ma die günstig kaufen?
    Ich fliege den Nighthawk 250 mit Standard MT2204-2300kv 3s.
    Danke im Voraus für deine Hilfe
    Gruß, Enzo

    • Hallo Enzo,
      bei den Propellern kommt es immer auf den Einsatzzweck (Carbon, Nylon, Fiberglas) an. Solide 6″ Propeller sind meines erachtens die Kingkong 6040 und 6030. Sie stecken auch den einen oder anderen Crash mit einem Racer weg. Günstig sind sie zudem auch noch. Auch Gemfan Propeller sind OK, allerdings nicht so stabil wie die Kingkong. Über Google solltest Du auch großen Auswahl an Lieferanten finden. In China kann man sie recht günstig bestellen, Lieferzeit ist halt dann nicht von heute auf morgen.

  2. Hallo,

    ich bin jetzt auch auf Spektrum umgestiegen und habe am Naze32 das Problem, dass sowohl Kanal5 (Gear) wie auch Kanal6 (Flaps) nicht in Cleanflight angzeigt und empfangen werden.

    Hast du nen Tipp für mich, was ich übersehen haben könnte?

    Im Servo-Monitor ist alles korrekt!

    VG
    Andreas

    • Hallo Andreas, nutzt du den original Spektrum Empfänger oder ein Clone. Bei einem PWM Clone von Recon hatte ich auch schon mal das die Kanäle einfach nicht korrekt zugeordnet waren bzw. nicht gingen. Evtl. liegt es aber auch am Sender. Dort mal prüfen wie die Kanelzuordnnungen sind, sofern dort flexibel einstellbar.
